爽吗你个小浪货叫大声点,真人无码作爱免费视频,初尝人妻少妇小军,99re6在线视频精品免费下载

混凝土裂縫產生的因素可以分為自身因素和其他因素。混凝土本身的配方、施工、養護都會對裂縫的生成產生直接影響。結構設計不合理、外部環境作用導致溫差過大等等，這些都可以歸結到其他因素。

混凝土本身的影響

混凝土配方主要是水泥、碎石、砂等粗細骨料以及各種化學外加劑。水泥的種類繁多，初期水化熱、凝結時間各不相同。水化熱越大、細度越大，產生裂縫的概率越高。

硅酸鹽水泥、普通硅酸鹽水泥細度用比表面積表示。比表面積是水泥單位質量的總表面積（㎡/kg）。國家標準（GB175－2007）規定，硅酸鹽水泥比表面積應大于300㎡/kg;礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥、粉煤灰硅酸鹽水泥和復合硅酸鹽水泥的細度以篩余表示，其80μm方孔篩篩余不大于10%或45μm方孔篩篩余不大于30%。水泥中混合材的種類和摻量也會影響水泥的顆粒級配，摻石灰石、火山灰類易磨性好的混合材的水泥中細顆粒含量會增加。摻礦渣、磷渣等易磨性差的混合材的水泥中細顆粒含量較少。不同粉磨系統（開路粉磨系統、閉路粉磨系統）所生產的水泥的顆粒級配也不同。多種水泥生產的因素，造成了細度范圍寬窄不一，反應到工程實踐，就是容易產生裂縫。

碎石和砂等骨料的含泥量過高也是裂縫產生的一大誘因。含泥量過高，容易在水泥漿和骨料之間形成夾層物質，使的水泥漿和骨料不能有效粘結。影響了混凝土的整體性，造成開裂。

外加劑的摻入也是影響因素之一。減水劑的摻入，減少了拌和用水；緩凝劑的加入，延緩了水泥水化的速度，對溫度引發的收縮會造成影響；水泥膨脹劑的加入也是如此。

混凝土成形過程中體積變化

混凝土在物理和化學作用下會產生形變。比如，高滲透性溶液的侵蝕。在混凝土的全壽命周期都會有體積變化，即：初凝階段的的體積變化；初凝-終凝的體積變化；終凝-養護的體積變化。

收縮對混凝土的影響

熱脹冷縮是一切物質的固有屬性，混凝土也不例外。混凝土收縮主要可以分為以下六種：干燥收縮、自收縮、塑性收縮、化學收縮、溫度收縮和沉降收縮。

徐變

混凝土結構或者材料在長期恒定荷載作用下，變形隨時間增長的現象稱為徐變。一般認為，引起混凝土徐變的原因主要兩個：

1)當作用在混凝土構件上的應力不大時，混凝土具有黏性流動性質的水泥凝膠體，在荷載長期作用下產生黏性流動；

2)當作用在混凝土構件上的應力較大時，混凝土中微裂縫在荷載長期作用下持續延伸和發展。

其他因素的影響

混凝土結構設計的影響

ε=ΔT·α

ε——混凝土在溫度收縮情況下的相對變形量；

ΔT——溫度的變化差值；

α——線性膨脹系數。

當相對變形量ε＞εp（極限拉伸值）時，混凝土結構容易產生開裂現象。極限拉伸值和混凝土本身的設計有關聯。極限拉伸值越大，混凝土越不容易開裂。

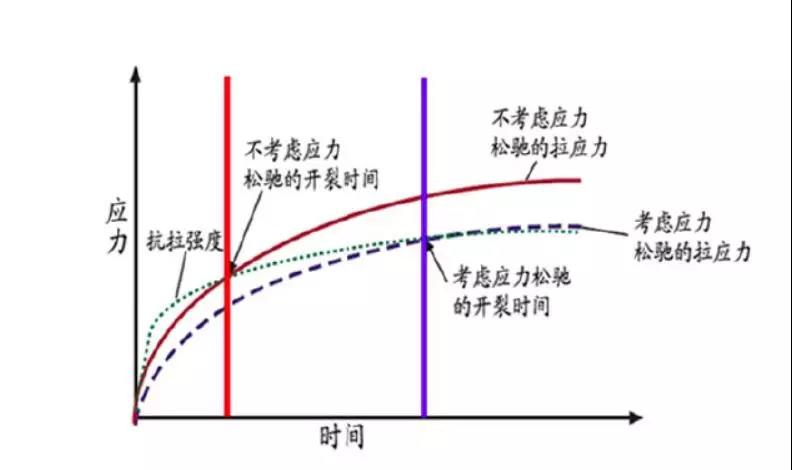

基于應力準則的混凝土開裂機理

施工過程中各因素的影響

1.不按規范施工引起的混凝土開裂——未考慮高溫對蒸發量、流動性的影響；混凝土未到強度拆模；后續養護不到位；混凝土長距離運輸造成離析

2.振搗方式不對，漏振或者過振

3.未及時養護或未能采取有效養護措施

4.外部環境及氣候影響——帶水施工，大雨天施工。溫度低于5℃施工。
