爽吗你个小浪货叫大声点,真人无码作爱免费视频,初尝人妻少妇小军,99re6在线视频精品免费下载

2in1 灌漿工藝在鉆孔方面比發泡聚氨酯工藝有絕對優勢。原因如下：

對裂縫所在的混凝土破壞程度不一樣

鉆孔實際上是剪開+銑開的過程。裂縫在產生過程中，裂縫所在的混凝土位置就出現了隔斷，甚至于本身強度不高等原因。如果繼續在此處鉆孔，由于沖擊鉆的撓動，破碎情況會加重。

2in1灌漿工藝在裂縫周圍15cm處鉆斜孔。避免了對裂縫表層混凝土的破壞。

穿透裂縫的概率不一樣

裂縫在混凝土中的延展是一個無法預知的路徑。在裂縫表面垂直向下打孔，往往有可能不能進入到裂縫中去。灌漿料無法進入到裂縫內部，灌漿效果就體現不出來。

2in1灌漿工藝，采用的是斜孔工藝，可以在斜面準確進去裂縫內部。

灌漿針頭的留存不一樣

發泡聚氨酯灌漿，灌漿針頭不取出。2in1灌漿工藝灌漿針頭灌注完成后，需要取出，并用堵漏2#進行孔洞封堵。

灌漿針頭一般為鋁材質。鋁的熱膨脹系數為2.3*10-5/k，混凝土熱膨脹系數為1.3*10-5/k，差距較大。隨著時間的流逝，容易在灌漿針頭和混凝土交界處形成新的裂縫。

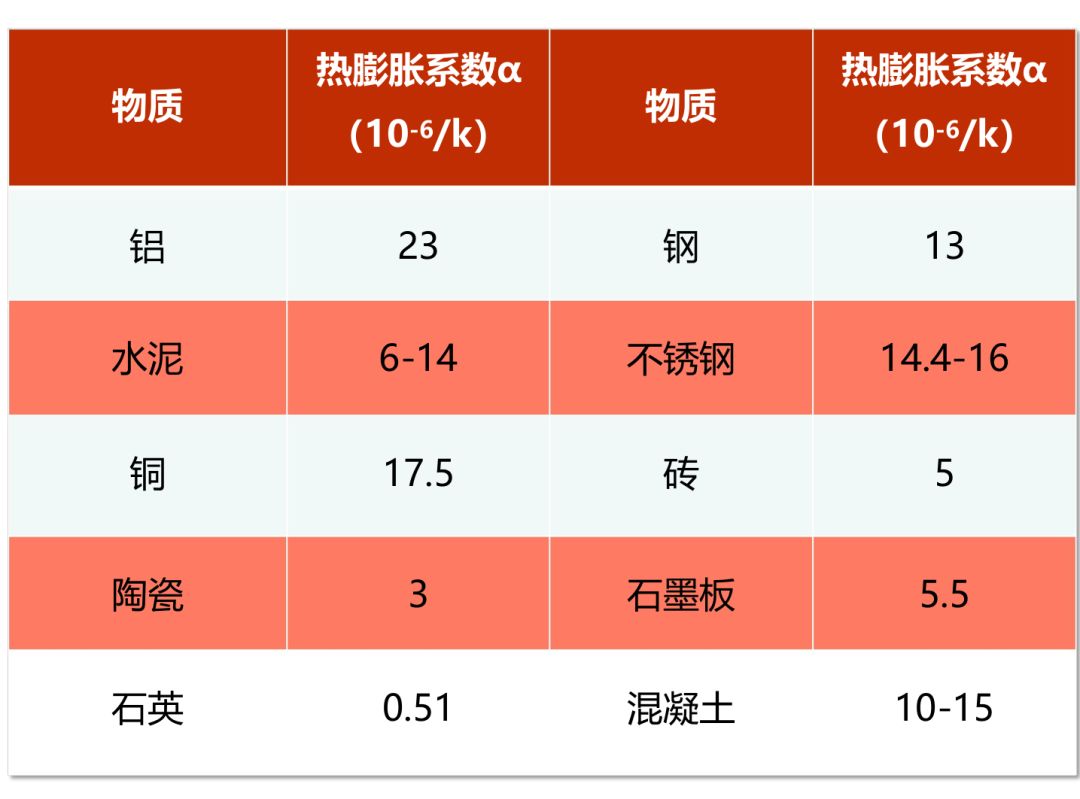

下表為2in1常見物質的熱膨脹系數

灌漿次數不一樣

發泡聚氨酯工藝采用的是聚氨酯單次灌注。灌注好的聚氨酯在混凝土內部空腔處發泡。2in1灌漿工藝采用的聚氨酯二次灌注。

背防措施的有無

發泡聚氨酯工藝沒有后續的背防措施。2in1灌漿工藝則后續有鑿槽，填充，整體背防等工藝。混凝土表面出現裂紋，在其周圍表層密實度經常也不高。需要做清理，替換，恢復原有的混凝土強度設計。

灌漿料不一樣

發泡聚氨酯工藝采用的是發泡聚氨酯作為灌漿料。其在混凝土縫隙內發泡。泡壁和混凝土搭接。泡壁內部在套消泡。擠壓填充，達到修復的目的。但發泡聚氨酯形成的是中間空腔結構，類似于蜂巢，不是一個均勻連續相。在外力的作用下（比如沉降、熱漲冷縮、荷載），容易破壁，造成封堵失效。

2in1灌漿技術采用的是CG-P105，其特性是遇水發泡，不遇水自固化密實。第一次灌注的時候，遇到水，發泡膨脹，將水擠出構造體外。第二次灌注，將第一次形成的泡孔打開，填充新的灌漿料，在無水環境下，自固化密實，形成一個均勻連續相彈性體。在遇到外力情況下，不存在破壁的問題。

工時效率

以地下室混凝土側板裂縫維修為例（裂縫位置離地面300mm左右）。發泡聚氨酯工藝工序少，施工簡便，一般2人一組，綜合考慮，一組一天（8小時）可以完成15m裂縫的維修，即：15米/2人/天。2in1灌漿技術工序相對復雜，施工工序多，綜合考量，2人一組，8小時一天，只能完成6m裂縫的維修，即：6米//2人/天。遇到高度較高的側墻和頂板，兩種工藝施工效率都會降低。

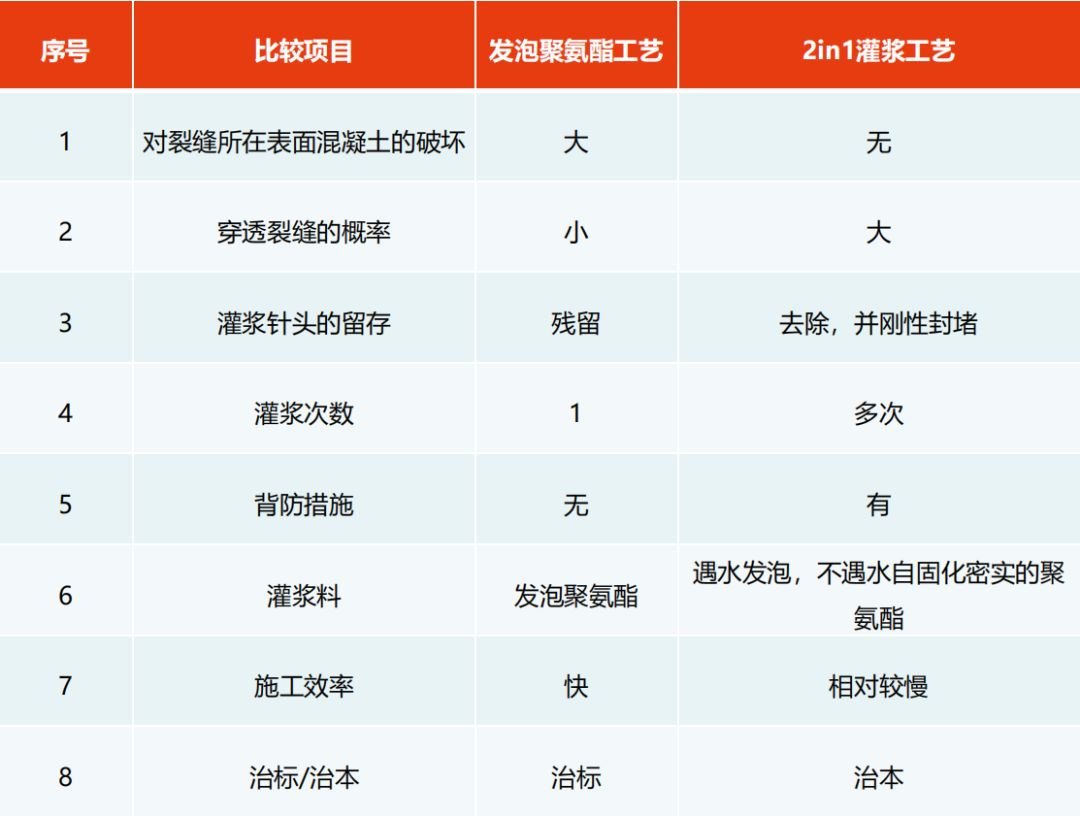

小結
